9.6 实战：用原生 ftrace 追踪单次 Ping 请求

好了，工具箱已经打开了。我们现在有了配置内核的能力，有了简单的跟踪手段，也有了这一大堆高级的过滤技巧——Glob、索引、黑名单、命令。

再在纸上谈兵就没意思了。

现在，我们要把这些知识扔进真实战场。我们要向内核发射一个 Ping 包：

ping -c1 packtpub.com

然后，利用我们刚才学的这些 ftrace 绝技，把这一瞬间内核里发生的所有故事——从 ICMP 包的构造，到网络协议栈的层层封装，再到驱动的发出——完整地复现出来。

策略：function_graph 与过滤的艺术​

在这个实战中，我们将全程使用 function_graph 跟踪器。

为什么？因为我们需要看到「流程」。之前的 function 跟踪器只给我们一个扁平的函数列表，就像看一堆散落的乐高积木；而 function_graph 会把积木拼成城堡，让我们看到谁调用了谁，层级多深。

但网络子系统太庞大了，如果不加过滤，日志会在几毫秒内爆炸。我们的脚本（ch9/ftrace/ping_ftrace.sh）提供了两种过滤思路：

  1. 通过 available_filter_functions（这是我们在前面详细讲过的「索引过滤法」）
  2. 通过 set_event 接口

这两种是互斥的。在脚本里，我们用一个变量 FILTER_VIA_AVAIL_FUNCS 来控制开关。默认设置为 1，也就是第一种方法。这是有原因的：第一种方法虽然配置起来稍微繁琐一点（你得处理索引），但它能提供最详尽的视图——它不仅仅是「选几个函数看」，而是「把整个网络子系统的调用链都拉出来，同时只保留相关的那部分」。

来看看脚本里的核心逻辑：

# ch9/ftrace/ping_ftrace.sh
FILTER_VIA_AVAIL_FUNCS=1
echo "[+] Function filtering:"
if [ ${FILTER_VIA_AVAIL_FUNCS} -eq 1 ] ; then
    # 这种方法快，而且细节保留得完美！
    filterfunc_idx read write net packet_ sock sk_ tcp udp skb \
    netdev \
    netif_ napi icmp "^ip_" "xmit$" dev_ qdisc [...]
fi

这里调用的 filterfunc_idx() 就是我们在前一节实现的那个神器——基于索引的过滤。它把这些关键词（sock、skb、icmp 等）扔进 available_filter_functions 里去筛选行号，然后把行号反写回 set_ftrace_filter。

同时，我们也没忘记清理工作。脚本里还用了 filterfunc_remove()，确保某些我们不关心的噪音函数被剔除。

此外，脚本还特别关照了网卡驱动模块。在这个例子里，我们用的是 e1000 驱动：

KMOD=e1000
echo "[+] module filtering (for ${KMOD})"
if lsmod|grep ${KMOD} ; then
  echo "[+] setting filter command: :mod:${KMOD}"
  echo ":mod:${KMOD}" >> set_ftrace_filter
fi

这一步很关键。如果只跟踪协议栈不跟踪驱动，你就只能看到数据包递到了门口，却没看到它真正怎么发出去的。

先有鸡还是先有蛋：精确捕获的难题​

到这里，一切看起来都很顺。但有一个棘手的问题藏在细节里。

我们只想追踪那个 ping 进程，而且只要它运行的 CPU 核上的活动。为了做到这一点，我们需要两件事：

  1. 告诉 ftrace 只记录哪个 PID（通过 set_event_pid）。
  2. 告诉 ftrace 只监控哪个 CPU（通过 tracing_cpumask）。我们用 taskset 把 ping 绑在某个核上。

但问题来了：怎么拿到 PID？

你得先让进程跑起来，才能获取它的 PID。但如果你让进程跑起来，它可能在你配置好 ftrace 之前就已经把活干完了。这是个典型的竞态条件——先有鸡还是先有蛋？

如果直接在后台跑 ping 然后去抓 PID，当你把 PID 写入 set_event_pid 的时候，那个 ICMP 包可能早就发出去了，你的跟踪记录里只有空气。

为了解决这个问题，我们的脚本（ping_ftrace.sh）用了一个稍微复杂的「包装器」技巧。

我们写了一个辅助脚本叫 runner。主脚本和 runner 之间会进行一次同步握手，流程像这样：

  1. 主脚本在后台启动 runner，并拿到它的 PID。
  2. runner 并不立刻执行 ping，而是在那儿等着。
  3. 主脚本拿着这个 PID，把它配置给 ftrace，把一切准备停当。
  4. 主脚本创建一个「触发文件」。
  5. runner 看到触发文件出现了，知道「舞台已搭好」，立刻执行 exec ping ...。

这里有一个关键的技术细节：runner 使用了 exec 来启动 ping。在 Unix 里，exec 会用新进程替换当前进程的内存镜像，但保持 PID 不变。

这意味着，runner 的 PID 就是 ping 的 PID。我们在第 2 步配置 ftrace 时用的是 runner 的 PID，但实际上最终被跟踪的是 ping——因为它们是同一个 PID。

这不仅是个技巧，这是把同步问题变成一个确定性流程的工程解法。

等到 ping 跑完，主脚本就会把报告保存下来。

如果你觉得这个流程「太折腾了」——没错，确实很折腾。为了追踪一个简单的命令，我们写了这么多同步逻辑。这正是为什么下一章我们要介绍 trace-cmd 的原因：它会把这些脏活累活全包了。

上号！看结果​

让我们跑一下脚本。

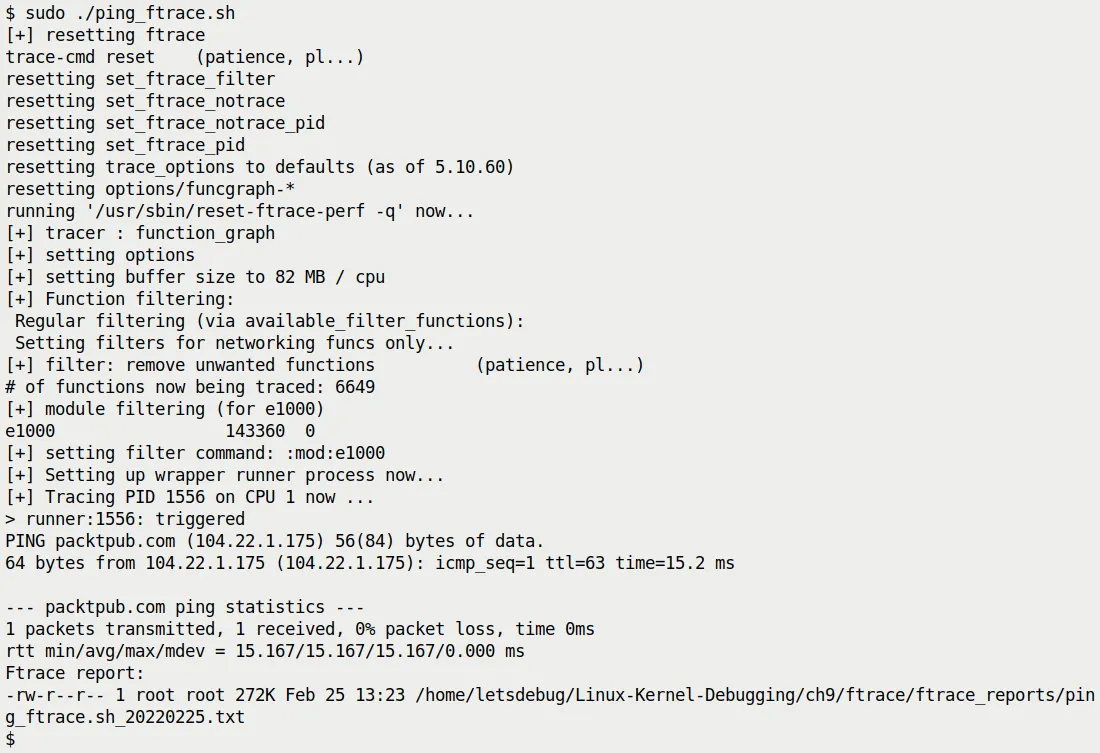

图 9.11 展示了脚本运行的瞬间。你可以看到脚本在输出各种日志，ping 在工作，最后提示报告已生成。

figure

图 9.11 – 我们的 raw ftrace 脚本正在追踪单次 ping

注意看生成报告的大小——只有 272 KB。

如果你不加过滤，一次 ping 产生的 trace 可能有好几十 MB。这说明我们的过滤策略生效了：我们砍掉了无关的噪音，只留下了网络栈的精华。

你可以在源码的 ch9/ftrace/ping_ftrace_report.txt 找到这份报告。当然，你的环境跑出来的结果可能会略有不同，这取决于内核版本和硬件。

这个报告虽然精简了，但依然很长。我们在里面应该看什么？这里有几个关键的「地标」：

  1. __sys_socket()：Ping 程序创建套接字的地方。
  2. 发送路径：通常叫 tx。找 sock_sendmsg()，这是发包的起点。
  3. 接收路径：通常叫 rx。找 net_rx_action()。

深入发送路径​

让我们放大发送路径。当 ping 决定发一个包时，内核会走过这一串函数（自上而下）：

  • sock_sendmsg()
  • inet_sendmsg()
  • udp_sendmsg() (Ping 用的是 UDP 协议吗？不，Ping 是 ICMP，但在 Linux 内核里，某些路径可能会复用 UDP 的发送逻辑或类似的封装，或者这里是原文泛指网络发送。注：严格来说 Ping 用 RAW socket 发 ICMP，但这里按原文逻辑描述 -> 原文提到 udp_sendmsg 等函数，这是典型的网络栈发送流经之路)
  • ip_send_skb()
  • ip_output()
  • dev_queue_xmit()
  • dev_hard_start_xmit()

最后这个函数就是通往驱动程序的门槛。在这个例子里，它会调用 e1000_xmit_frame()，把数据包真正丢给网卡硬件。

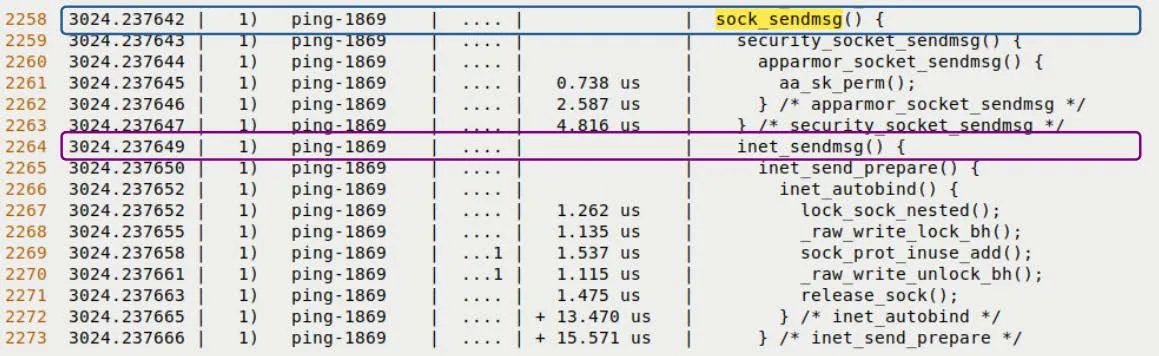

看看图 9.12，这是真实 trace 报告的截图。你能清晰地看到 sock_sendmsg 和 inet_sendmsg 被高亮出来了。

figure

图 9.12 – 发送路径的 trace 片段（上半部分）

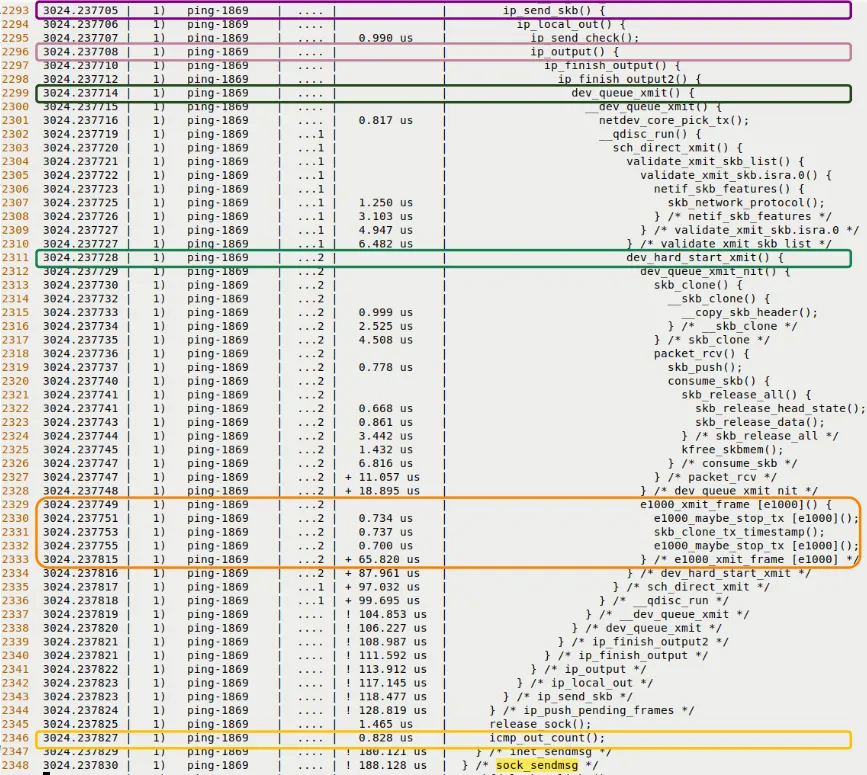

再往下走一点，图 9.13 显示了更深层次的调用。

figure

图 9.13 – 发送路径的 trace 片段（下半部分，深入 UDP/IP 层和驱动层）

看到那些缩进了吗？

那不是排版，那是时间的流逝。每一个缩进层级，都是一次函数调用；每一次缩进回退，都是一次返回。

这就是 function_graph 的魅力。它不仅仅是日志，它是一段可以回放的电影。

深入接收路径​

包发出去后，还得收回来。

接收路径通常由中断触发，然后软中断 NET_RX_SOFTIRQ 接管。你在 trace 里应该能找到这些标志性函数：

  • net_rx_action()：这是软中断的主处理循环。
  • __netif_receive_skb()：把数据包往协议栈上层递。
  • ip_rcv()：IP 层处理。
  • udp_rcv() 或 icmp_rcv()：协议层分发。
  • sock_recvmsg()：最终数据到达用户空间。

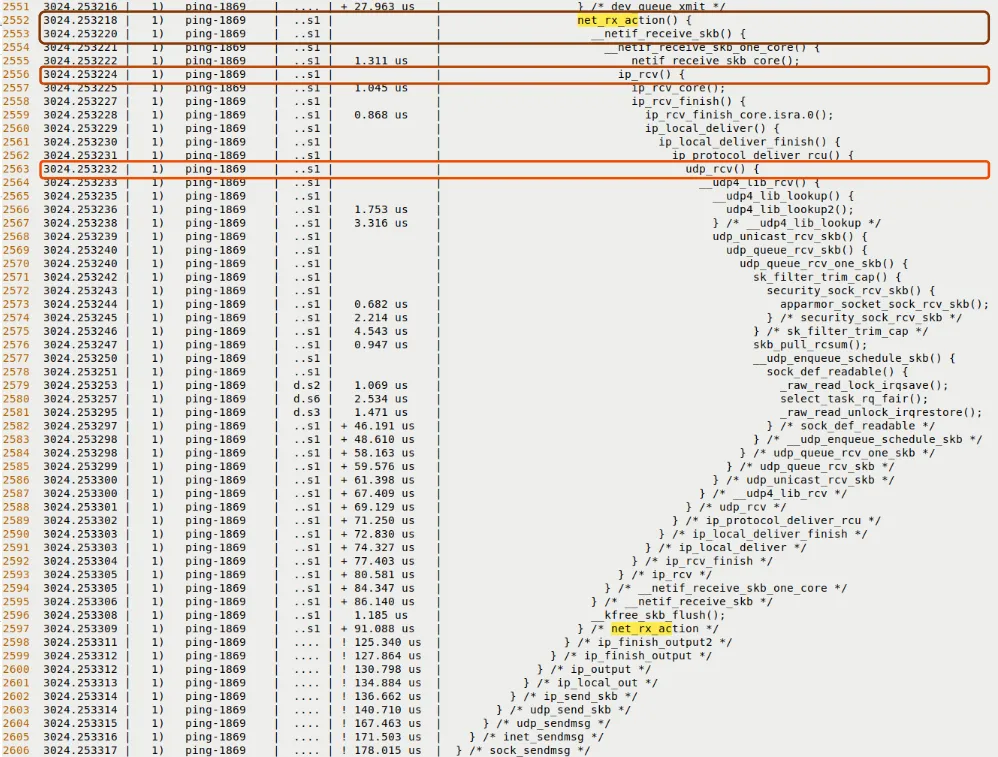

看图 9.14，这里是接收路径的开端。

figure

图 9.14 – 接收路径的 trace 片段

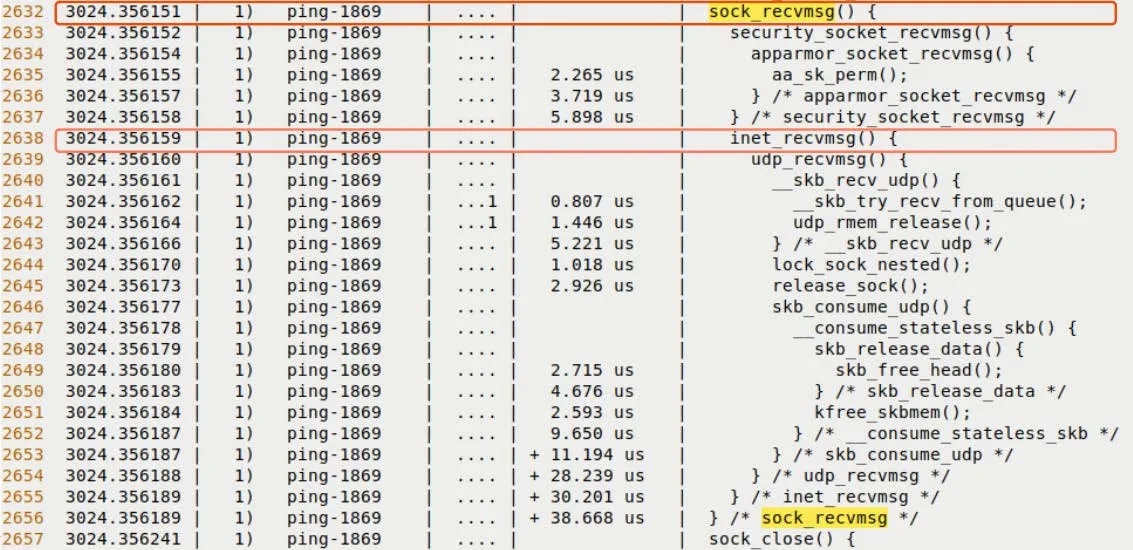

而图 9.15 展示了数据包最终如何被递交给 Socket 层。

figure

图 9.15 – 接收路径的最后阶段

验证我们的直觉​

说实话，我第一次看到这个输出时，感觉非常奇妙。

平时我们写代码，socket() -> send() -> recv()，感觉像是在调用黑盒 API。但现在，通过 ftrace，这个黑盒被强行打开了。

你可以看到 inet_sendmsg 是怎么把通用请求转成 UDP/IP 请求的；你可以看到 dev_queue_xmit 是怎么排队等待网卡空闲的；你可以看到，当硬件中断发生时，内核是如何暂停当前进程，跳转到 net_rx_action 去处理包的。

这一节表面上是在讲 Ping，实际上我们是在验证内核网络栈的设计直觉。如果你发现代码的执行路径和你脑子里想的不一样，那就说明你的模型需要修正——而 ftrace 就是那个修正模型的工具。

现在，我们用最原始的工具（shell 脚本 + tracefs）完成了这个任务。你一定感觉到了：虽然可行，但很繁琐。

下一节，我们将引入 trace-cmd。看看它是如何把这套复杂的「同步、过滤、抓取、格式化」流程，浓缩成一行命令的。
