7.3 细节里的魔鬼——解剖现场

上一节我们亲手制造了一起内核惨案，看着 Oops 日志刷屏确实挺爽，但痛快完之后，问题来了：这些满屏的十六进制代码到底在说什么？

如果你只是像看天气预报一样扫一眼，那它就是一堆乱码。但如果你想当一名内核工程师，你必须学会像法医一样阅读这些信息。每一个字段、每一个数字，甚至每一个标点符号，都是 CPU 留下的证词。

为了不让这变成一场抽象的理论课，我们还是用刚才那个亲手埋下的「雷」来解剖——Case 3：通过 NULL 指针写结构体成员引发的 Oops。

如果你手头的模块已经卸载了，没关系，再炸一次：

cd ch7/oops_tryv2
make
sudo insmod ./oops_tryv2.ko bug_in_workq=yes

不出意外，屏幕上会再次喷出一大段红色的报错。别急着清屏，那是我们要解剖的尸体。

一点必要的说明：接下来的内容是架构强相关的。我们以 x86_64 平台为例进行讲解——因为不同架构的 Oops 输出格式是有差异的。至于 ARM 平台上的样子，我们后面会专门遇到。

逐行拆解尸检报告​

为了让你看得更清楚，我们把刚才那张长长的 Oops 截图切成几块，一块一块地看。这就好比解剖时先把内脏分门别类放好，再逐一检查。

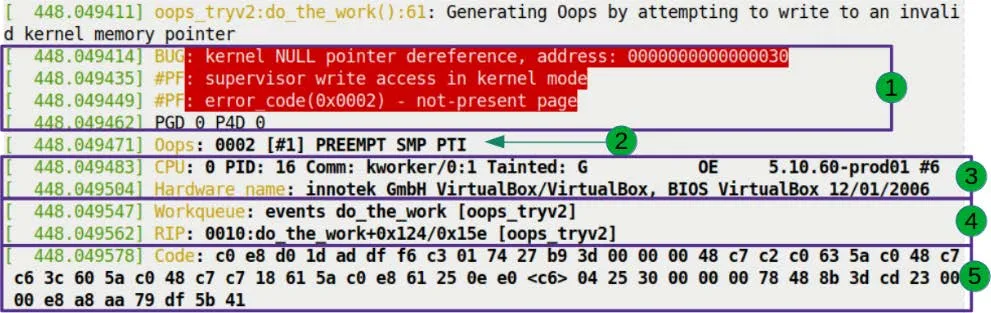

让我们把目光集中在图 7.7 标注为 1 的区域。

图 7.7 – Oops 输出分解图：第 1 部分

这是 Oops 的第一部分，也是定性的部分。背景里的红色并不是为了吓唬你，那是 dmesg 对 pr_alert() 日志级别的默认配色——内核在用颜色大喊：「出大事了！」

让我们把这些红字一行行拆开。

第 1 行：定罪​

BUG: kernel NULL pointer dereference, address: 0000000000000030

这行字不是写出来的，是内核的故障处理代码喊出来的。

这个逻辑藏在 arch/x86/mm/fault.c 的 show_fault_oops() 函数里。当 CPU 触发缺页异常（Page Fault）时，内核会跳到这里来诊断。我们可以看一下它的源代码逻辑：

// arch/x86/mm/fault.c
static void
show_fault_oops(struct pt_regs *regs,
                unsigned long error_code,
                unsigned long address)
{
    [...]
    if (address < PAGE_SIZE && !user_mode(regs))
        pr_alert("BUG: kernel NULL pointer dereference, address: %px\n",
                 (void *)address);
    else
        pr_alert("BUG: unable to handle page fault for address: %px\n",
                 (void *)address);

看到了吗？那个 if 条件就是判决书。

  • 第一关：出错的地址是不是在第一页（PAGE_SIZE，通常是 4096 字节）以内？
  • 第二关：是不是在内核模式下跑的？

如果两者都满足，内核就会判定：「这是个内核态的空指针解引用」。这就是我们看到的 BUG: kernel NULL pointer dereference。

为什么是 0x30 而不是 0x00？​

这里有一个非常关键的细节，很多新手会卡在这里。

注意看报错的地址：0000000000000030。 如果是纯粹的 NULL 指针，地址应该是 0x00 才对。为什么会多出 0x30？

回到我们写的恶意代码：

oopsie->data = 'x';

oopsie 是个结构体指针，我们把它设成了 NULL，没分配内存。但是 data 并不是结构体的开头，它是其中的一个成员。 当我们写 oopsie->data 时，编译器算出 data 在结构体里的偏移量是 0x30（十进制 48 字节）。

所以，CPU 实际访问的地址是：NULL (0x0) + 偏移量 (0x30) = 0x30。

这就是为什么报错地址往往是奇怪的小整数。当你看到一个小于 4096 的地址出现在 Oops 里，条件反射应该立马建立起来：这几乎肯定就是一个 NULL 指针在访问结构体成员或数组元素。那个数字，就是它试图跨过的距离。

第 2 行：现场还原​

#PF: supervisor write access in kernel mode

这行同样来自 show_fault_oops() 函数，它在打印完 BUG 类型后，继续解码硬件错误码：

pr_alert("#PF: %s %s in %s mode\n",
         (error_code & X86_PF_USER)  ? "user" : "supervisor",
         (error_code & X86_PF_INSTR) ? "instruction fetch" :
         (error_code & X86_PF_WRITE) ? "write access" : "read access",
         user_mode(regs) ? "user" : "kernel");

这行信息告诉我们三件事：

  1. Supervisor：处于超级用户模式（即内核态），不是用户程序惹的祸。
  2. Write access：是写操作触发的，不是读。
  3. Kernel mode：确认是在内核模式下发生的。

第 3 行：错误码解码​

#PF: error_code(0x0002) - not-present page

这里是 MMU（内存管理单元）给出的最终判决。错误码 0x0002 是硬件塞进寄存器的，内核只是把它翻译成了人话。

内核的翻译逻辑如下（依然是 show_fault_oops 的后续部分）：

pr_alert("#PF: error_code(0x%04lx) – %s\n", error_code,
         !(error_code & X86_PF_PROT) ? "not-present page" :
         (error_code & X86_PF_RSVD)  ? "reserved bit violation" :
         (error_code & X86_PF_PK)    ? "protection keys violation" :
                                       "permissions violation");

not-present page 意味着：页面不存在。这在情理之中，因为 0x30 地址所在的页根本就没有映射物理内存。

读取架构指纹：Oops 位掩码​

继续往下看，这是第 2 行关键信息（对应图 7.8）：

Oops: 0002 [#1] PREEMPT SMP PTI

图 7.8 – Oops 输出第 2 部分

这里的 0002 可不是刚才那个 error_code，它是 Oops 位掩码。虽然数值碰巧一样，但含义不同。这是内核架构特定的错误代码，由 arch/x86/kernel/dumpstack.c 里的 __die() 函数打印出来的。

我们可以从内核源码里看到它的生成逻辑：

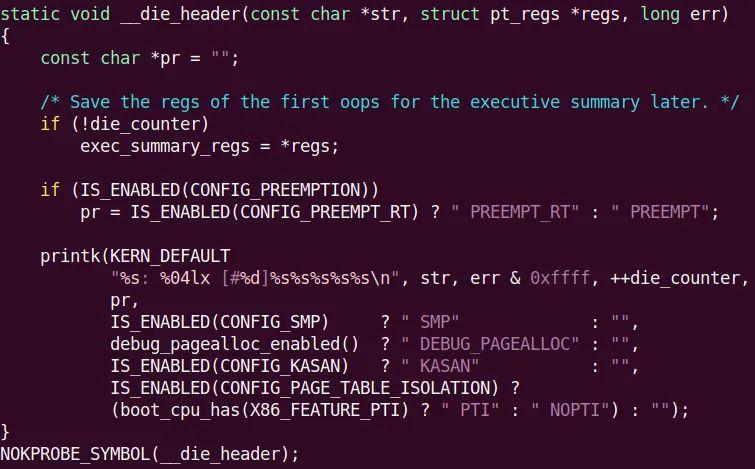

图 7.9 – 生成 Oops 位掩码的内核代码片段

这串数字就像是 CPU 的指纹。在 x86 架构上，MMU 在发生缺页时，会通过位掩码的形式告诉内核具体发生了什么。这不仅仅是给内核看的，也是给你的。

我们要学会自己读这个掩码。在 x86 上，这 5 个最低有效位（LSB）的含义如下：

位 (Bit)值 (Value)含义
00页面不存在 (No page found)
1保护违例
10读访问 (Read access)
1写访问
20内核模式
1用户模式
31检测到保留位违规
41故障是指令获取

表 7.1 – x86 平台缺页错误码位含义

现在拿我们的 0002（二进制 00010）去对号入座：

  • Bit 2 = 0：内核模式。
  • Bit 1 = 1：写访问。
  • Bit 0 = 0：页面不存在。

完全吻合！ 这就是为什么刚才报错信息里写着 supervisor write access 和 not-present page。所有的真相都早已编码在这个掩码里了。

关于这行的剩余部分：

  • [#1]：这是本次开机以来的第 1 次 Oops。重启后计数器清零。
  • PREEMPT：内核开启了可抢占模式（CONFIG_PREEMPT=y）。
  • SMP：对称多处理支持，也就是多核 CPU 开着。
  • PTI：页表隔离。这是为了防御 Meltdown/Spectre 漏洞引入的安全机制。

锁定嫌疑人：进程上下文与污染标记​

接下来的两行（对应图 7.10）帮我们锁定「是谁干的」。

图 7.10 – Oops 输出第 3 部分

CPU: 0 PID: 16 Comm: kworker/0:1 Tainted: G           OE     5.10.60-prod01 #6
Hardware name: QEMU Standard PC (i440FX + PIIX, 1996), BIOS 1.14.0-2 04/01/2014

进程身份​

  • CPU: 0：灾难发生在 0 号核心上。
  • PID: 16：进程（或线程）ID 是 16。
  • Comm: kworker/0:1：进程名字是 kworker/0:1。
    • 等等，这很重要！这不是我们敲命令的 bash，也不是 insmod 进程。这是一个内核线程。
    • kworker 是内核专门用来处理异步任务的「打工人」。我们的代码是扔进工作队列里执行的，所以真正执行它的是这个内核线程。
    • 提示：如果 Oops 发生在中断上下文（Interrupt Context）里，这里的某些信息（比如 PID 和 Comm）可能会变得不可靠，因为中断并不归属于某个特定的进程。

Tainted（脏污）标志：内核的「不再纯洁」声明​

注意看 Tainted: 后面的那串字符：G OE。

Linux 内核开发社区非常在意「纯净」二字。一个「被污染」的内核意味着它不再处于官方支持的标准状态。这通常是因为加载了非官方、非 GPL 或者未签名的模块。

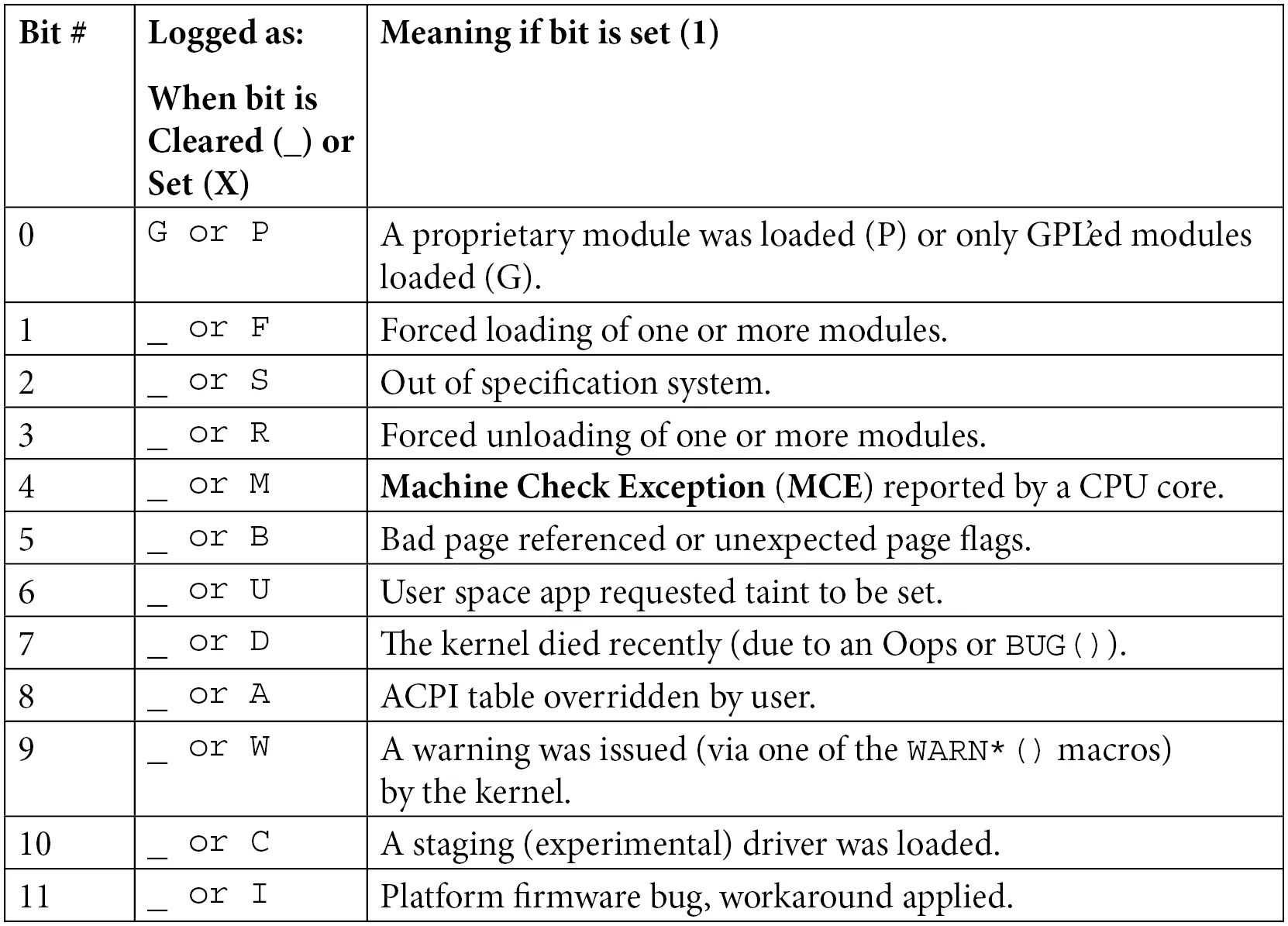

这个状态由一个 18 位的位掩码记录。你可以对照下面的表来破译这些字母：

图 7.10-2 – Tainted 标志位含义表

表 7.2 – 内核污染标志位含义速查

在我们的例子里：

  • G (Bit 0)：加载了 GPL 模块。
  • O (Bit 12)：加载了外部构建的模块（Out-of-tree，也就是不在主线内核源码树里的）。
  • E (Bit 14)：加载了未签名的模块。

表里的下划线 _ 表示该位是空的。注意 Oops 输出里，字母之间是有空格的，这精确地对应了哪些位是置 1 的，哪些是 0。

我们的 oops_tryv2 模块完美符合这三个特征：它声明了 GPL 许可，是我们在内核源码树外自己写的，而且没签名。

为什么要看这个？ 当你向内核开发者提交 Bug 报告时，他们首先会看这个。如果是 Tainted 状态，尤其是 P（私有模块）或 F（强制加载），他们很可能会回一句：「别用那个闭源垃圾，复现不了再见」。但如果是 OE，至少说明模块还是遵守 GPL 的，大家还有得聊。

不想手动查表？内核源码树里有个脚本帮你做：scripts/debugging/kernel-chktaint。

精确定位：RIP 与案发现场​

接下来的这几行（对应图 7.11）是整个尸检报告中最核心的部分——案发现场的确切坐标。

图 7.11 – Oops 输出第 4 部分

我们重点看这行：

RIP: 0010:do_the_work+0x124/0x15e [oops_tryv2]

这是 CPU 的指令指针寄存器，也就是 CPU 死死盯着的那行代码。

让我们像拆弹专家一样拆解这行字：

  1. RIP：x86_64 上的指令指针寄存器，64 位的。它存的是下一条要执行指令的虚拟地址。
  2. 0010：这是段选择子。x86 还保留着段式遗存，代码段的值通常是 0x0010。
  3. do_the_work+0x124/0x15e [oops_tryv2]：
    • do_the_work：出错的函数名。
    • +0x124：偏移量。说明指令位于该函数起始地址之后 0x124（十进制 292）个字节处。
    • /0x15e：函数大小估算。内核认为这个函数大约 0x15e（十进制 350）字节大。
    • [oops_tryv2]：方括号说明这函数属于一个内核模块。如果是内核自身的函数，这里就不会有方括号。

还原真实位置​

这行告诉我们：CPU 正在执行 oops_tryv2 模块里的 do_the_work 函数，执行到第 292 个字节的时候，炸了。

这就给了我们寻找罪魁祸首的精确坐标。但有一个坑必须提醒你：

这里的 RIP 一定是根源吗？ 不一定。 这就是调试最难的地方。RIP 指向的地方是症状爆发的地方，真正的病因（内存早被踩坏、指针被改写）可能发生在几千行代码之前。

但在我们的例子里，它就是根源。那个臭名昭著的代码行就在这里：

oopsie->data = 'x'; // 这里就是 RIP 停下的地方

还记得上一节提到的 Workqueue: events do_the_work [oops_tryv2] 吗？这行日志（在 RIP 的上一行）再次确认了上下文：我们的函数是挂载在内核默认的 events 工作队列上执行的。

机器码与寄存器：现场的最后拼图​

最后，我们看一眼剩下的两块拼图：机器码（图 7.12）和寄存器状态（图 7.13）。

图 7.12 – Oops 输出第 5 部分：机器码

Code: 48 c7 43 30 78 00 00 00 e8 1f e5 ff ff 48 89 ef 5d 41 5c 5d c3 0f 1f 44 00 00 48 8b 7b 30 48 85 ff 74 04 48 89 df e8 0b 50 00 00 <48> 89 43 30 e8 15 e5 ff ff 48 89 ef 5d 41 5c 5d c3

这就是导致崩溃的原始机器指令。 这是一个十六进制字节流。对于普通人类来说，这和天书没区别。但内核有专门的脚本（scripts/decodecode）可以把这串字节反汇编成可读的汇编指令，并精准标记出哪一条指令挂了。

小工具预告 后面我们会专门讲如何使用 decodecode 和 decode_stacktrace.sh 脚本来自动化分析这些内容。别急，工具就在手边。

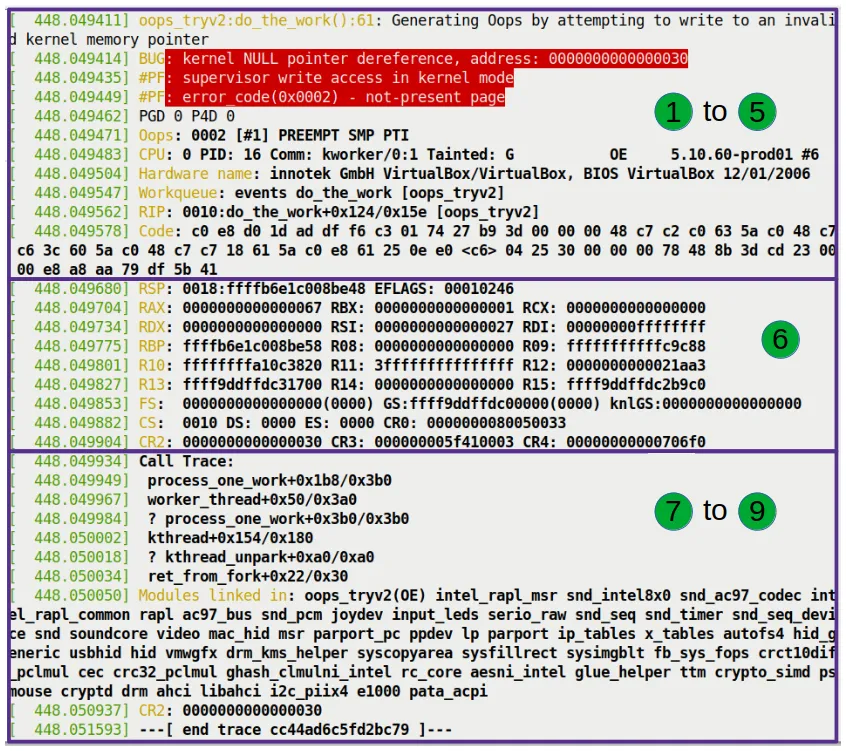

图 7.13 – Oops 输出第 6 部分：寄存器值

这堆寄存器 dump 出来的是 CPU 那个瞬间的内心世界。

  • RSP：栈指针。0xffffb6e1c008be48。内核栈向下增长，这就是栈顶。
  • RAX, RBX, RCX...：通用寄存器当前的值。
  • CR2：注意这个控制寄存器！
    • 在 x86_64 上，CR2 专门用来存放触发缺页异常的那个线性地址。
    • 在我们的例子里，CR2 的值正是 0x30。
    • 这就是「呈堂证供」。CPU 用 CR2 指着你的鼻子说：「就是你，访问了 0x30，才搞出来的乱子！」

关于更深的证据​

这里列出的寄存器只是栈顶那一帧的。 如果你想看历史上所有调用栈帧里的寄存器值，那就得动用重型武器了——比如 kdump 和 crash 工具。它们能帮你把整个内存 dump 下来，让你像穿越时空一样回去复盘每一个函数调用的现场。我们会在第 12 章讲这个。

呼叫栈：追溯灾难的起源​

最后一部分，也是对调试最有帮助的部分（图 7.14）：Call Trace（调用栈）。

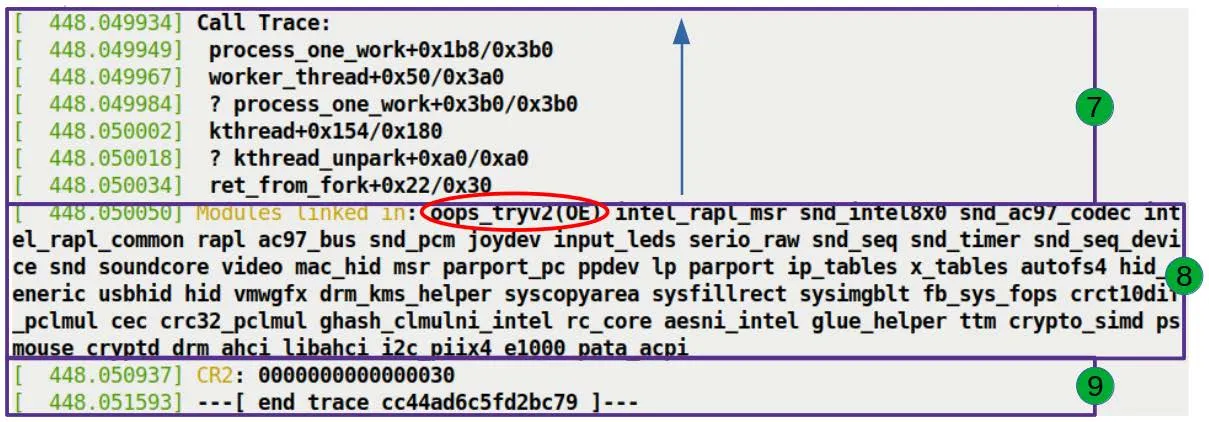

图 7.14 – Oops 输出第 7-9 部分：调用栈与 CR2

Call Trace:
 do_the_work+0x124/0x15e [oops_tryv2]
 process_one_work+0x1a7/0x360
 worker_thread+0x4d/0x3f0
 kthread+0x12b/0x150
 ret_from_fork+0x22/0x30

这就是内核的「黑匣子」。它完整记录了 CPU 是怎么一步步走到绝境的。

阅读规则​

  1. 从下往上看： 因为栈是向下增长的，最下面的是最早调用的函数。

  2. 忽略问号： 如果一行开头有 ?，说明栈回溯算法觉得这部分不太可靠，可能是旧的数据残留。内核的栈展开算法虽然聪明，但也不是万能的。

破译我们的 Call Trace​

让我们还原一下事情经过：

  1. ret_from_fork：这是内核线程创建后的通用入口点。
  2. kthread：内核创建线程的标准机制。
  3. worker_thread：这是工作队列的消费者线程，它的任务是不停地处理工作队列里的任务。
  4. process_one_work：worker_thread 的内部实现，它调用这个函数来处理具体的一个工作项。
  5. do_the_work：我们编写的函数！process_one_work 调用了它。
    • 就是在这里，我们试图向 NULL + 0x30 写入 'x'，触发了缺页异常。

整个链条非常清晰：内核线程从 fork 出来，进入工作循环，取出我们的任务，执行我们的函数，然后挂了。

还有谁在场？​

调用栈下面还有一行：

Modules linked in: oops_tryv2 ...

这列出了当时系统里加载的所有模块。不出所料，我们的 oops_tryv2 位列榜首，因为它刚刚才加载进去。而且这里的 OE 污染标志再次确认了它的「法外之徒」身份。

最后，我们再次看到了 CR2 的值：

CR2: 0000000000000030

内核把这个最重要的证据放在了最后，作为整个尸检报告的总结陈词：这就是你要找的地址。

到这里，整个现场的解剖就结束了。 你是不是发现，这堆看似乱七八糟的日志，其实每一句都在给你讲故事？内核虽然沉默寡言，但它从不撒谎。
